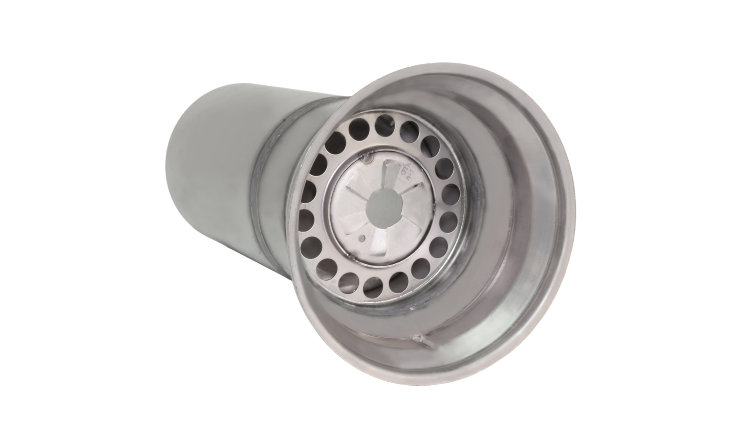

Камера сгорания 30SP 24В

Камера сгорания

Камера сгорания предназначена для производства и горения топливовоздушной смеси. Образующиеся при этом дымовые газы нагревают охлаждающую жидкость, проходящую через теплообменник.

ОСТОРОЖНО! Работа подогревателя с камерой сгорания другого класса теплопроизводительности запрещена.

УКАЗАНИЕ! Камеру сгорания следует установить в теплообменнике таким образом, чтобы сварной шов был в положении между 2 и 10 часами (не вверх!). Изменение положения при проведении технического обслуживания допустимо и благоприятно сказывается на продолжительности срока службы камеры сгорания.

УКАЗАНИЕ! Пазы в камере при установке камеры сгорания должны занимать такое положение, чтобы они располагались максимально зеркально-симметрично. Подтекающее из форсунки топливо улавливается в этом случае резервуаром, расположенным между диском и камерой, и сгорает при следующей работе в режиме горения, не загрязняя подогреватель.

Визуальная проверка камеры сгорания.

• Демонтировать камеру сгорания.

• Проверить завихритель и камеру на наличие повреждений и плотность посадки.

• Проверить камеру сгорания на наличие окалины и отложения кокса; при необходимости удалить.

• Проверить камеру сгорания на наличие деформации и влажности.

• Проверить камеру сгорания на наличие трещин.

УКАЗАНИЕ! Продольные трещины на конце сварного шва допустимы примерно до 80 мм.

• После проверки снова установить камеру сгорания.

Демонтаж и установка камеры сгорания.

Демонтаж.

1. Демонтировать горелку.

2. Вынуть камеру сгорания из теплообменника.

Монтаж.

1. Вставить камеру сгорания до упора в теплообменник.

2. Установить горелку.
