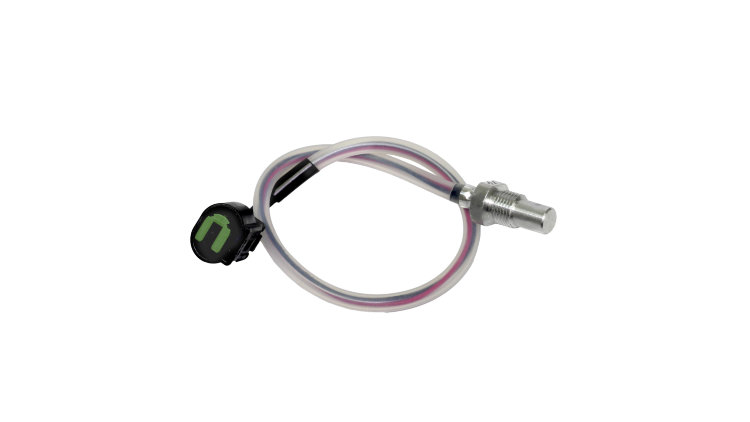

Датчик перегрева 30 SP 24

Температурный ограничитель.

Ограничитель нагрева (биметаллический) защищает отопитель от недопустимо высоких рабочих температур. Защита от перегрева срабатывает при температуре теплообменника выше 125°C и выключает отопитель.

После охлаждения отопителя и устранения неисправности кнопку ограничителя нагрева можно вернуть в исходное положение.

Замена ограничителя нагрева.

Указание: Замена ограничителя нагрева в отопителе, установленном в автомобиле и снятом с него, производится одинаково.

Демонтаж.

1. Отсоединить ограничитель нагрева от электрической сети.

2. Снять резиновый колпачок. Приподнять пружинную защелку отверткой и удалить ограничитель нагрева.

Монтаж.

1. Надвинуть резиновый колпачок ограничителя нагрева настолько, чтобы ограничитель нагрева был приведен в установочное положение.

2. Ввести ограничитель нагрева в штуцер и отпустить пружинную защелку.

ВНИМАНИЕ! При закреплении пружинной защелки в пазу должен чувствоваться и слышаться двойной щелчок – только в этом случае ограничитель нагрева надёжно закрепляется в штуцере.

3. Надеть резиновый колпачок. Соединительные кабели не должны проходить над кнопкой ограничителя нагрева. (Указание: кабели подключать в соответствии с их цветами).

4. Восстановить электрические соединения.
